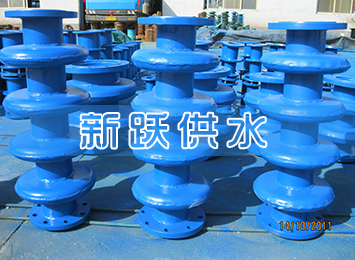

名稱：DBHKXW型大波紋板盒型可限位伸縮補償器
性能特點：
大波紋板盒型可限位伸縮補償器是管道安裝的重要部件之一，該補償器具有體積小，安裝方便，占地面積小，降低勞動強度，省工、省力、省料，實用性強等優點。伸縮量在60-120mm，不滲，不漏，無填料，伸縮性能好，安全可靠，并能節省維修工作量，同時安裝時可不設脹力井，降低工程造價，該補償器結構新穎、合理，無易損件，體積小，重量輕，便于安裝運輸，是管道安裝理想的產品。
大波紋板盒型可限位伸縮補償器安裝數據表
| 序號 | 規格 | 公稱通徑 | 補償量（mm） | 峰頂直徑（mm） | 產品長度L（mm） |
| 1 | 1.2" 二波 | DN32 | 60=±30 | 170 | 245 |
| 2 | 1.5" 二波 | DN40 | 60=±30 | 190 | 255 |
| 3 | 2" 二波 | DN50 | 60=±30 | 300 | 325 |
| 4 | 2.5" 二波 | DN65 | 60=±30 | 320 | 336 |
| 5 | 3" 二波 | DN 80 | 60=±30 | 360 | 340 |
| 6 | 4" 二波 | DN100 | 60=±30 | 400 | 350 |
| 7 | 5" 二波 | DN125 | 60=±30 | 433 | 360 |
| 8 | 6" 二波 | DN150 | 60=±30 | 477 | 385 |
| 9 | 8" 二波 | DN200 | 60=±30 | 527 | 390 |
| 10 | 10" 二波 | DN250 | 60=±30 | 579 | 420 |
| 11 | 12" 二波 | DN300 | 60=±30 | 635 | 435 |
| 12 | 14" 二波 | DN350 | 60=±30 | 635 | 440 |
| 13 | 16" 二波 | DN400 | 60=±30 | 760 | 460 |
| 14 | 18" 二波 | DN450 | 60=±30 | 810 | 460 |
| 15 | 20" 二波 | DN500 | 60=±30 | 860 | 460 |
| 16 | 2" 四波 | DN50 | 120=±60 | 300 | 590 |
| 17 | 2.5" 四波 | DN65 | 120=±60 | 360 | 610 |
| 18 | 3" 四波 | DN80 | 120=±60 | 360 | 610 |
| 19 | 4" 四波 | DN100 | 120=±60 | 400 | 625 |
| 20 | 5" 四波 | DN125 | 120=±60 | 433 | 625 |
| 21 | 6" 四波 | DN150 | 120=±60 | 477 | 700 |
| 22 | 8" 四波 | DN200 | 120=±60 | 527 | 705 |
| 23 | 10" 四波 | DN250 | 120=±60 | 579 | 830 |
| 24 | 12" 四波 | DN300 | 120=±60 | 635 | 820 |
| 25 | 14" 四波 | DN350 | 120=±60 | 635 | 885 |
| 26 | 16" 四波 | DN400 | 120=±60 | 760 | 900 |
| 27 | 18" 四波 | DN450 | 120=±60 | 810 | 950 |
| 28 | 20" 四波 | DN500 | 120=±60 | 860 | 950 |
設計．施工須知：
1、本產品使用壓力在1.6MPa以下．使用介質：熱水、蒸汽、煤氣、各種油．溫度與管道相同．高層建筑使用最佳．
2、本產品最大推力0 8 1 2T．使用疲勞壽命6500次
3、本產品可廣泛應用于架空管道、地溝管道、直埋管道，
4、補償器轉向支架可設可不設．
5、本產品只限軸向安裝使用(直線管道)．
6、本產品用于地溝管道時不用砌補償器 井，
7、安裝時嚴禁在補償器的伸縮盒上點火．
8、本產品二波予拉25mm～30mm，四波予拉50mm～60mm
9、實踐證明，在高溫水熱力管網上．60m以上應設二波伸縮器一個，120米以上應設四波伸縮器一個，蒸汽管道應按設計標準30m以內安裝二波伸縮一個。
